Resposta rápida: precisa dos clipes adicionais BB-BoxClip-50s se os lados curtos dos seus painéis solares tiverem uma moldura tipo box-design ou perfil encaixado, e a secção do lado curto medir entre 8 mm e 18 mm de largura. Se o seu painel tiver uma moldura tradicional igual em todos os lados, ou se a secção do lado curto medir mais de 18 mm de largura, poderá instalar o BirdBlocker com os clipes standard incluídos no produto.
A forma mais fiável de confirmar isto é consultar a ficha técnica do modelo exato do seu painel solar. Neste guia explicamos passo a passo o que deve procurar, como escolher o modelo correto de BB-BoxClip-50s e como calcular quantos clipes precisa.
Pode consultar os modelos de BB-BoxClip-50s disponíveis aqui: https://www.birdgard.pt/bb-boxclip-50s.html
Este acessório é utilizado em conjunto com o sistema BirdBlocker para painéis solares, concebido para impedir que as aves entrem e façam ninhos debaixo dos painéis solares.
Conteúdo do guia
- O que são os BB-BoxClip-50s
- Quando precisa de clipes adicionais
- Como consultar a ficha técnica do painel
- Como escolher o modelo adequado
- Tabela rápida para escolher o clipe correto
- Quantos clipes precisa
- Perguntas frequentes
O que são os BB-BoxClip-50s
Os BB-BoxClip-50s são clipes adicionais para a instalação do sistema BirdBlocker em painéis solares com molduras especiais nos lados curtos.
Normalmente, o BirdBlocker é instalado com os clipes standard incluídos no produto. No entanto, alguns painéis solares modernos têm um desenho diferente nos lados curtos da moldura. Em alguns desses casos, os clipes standard podem não ficar corretamente fixos, sendo necessário utilizar os BB-BoxClip-50s.
Importante: estes clipes não substituem todos os clipes do BirdBlocker. São utilizados apenas nos lados curtos do painel quando o desenho da moldura o exige e quando a largura do perfil se encontra dentro do intervalo compatível: 8-13 mm ou 14-18 mm. Nos lados compridos continuam a ser utilizados os clipes standard do sistema BirdBlocker.
Se a secção do lado curto medir mais de 18 mm de largura, não precisa de BB-BoxClip-50s. Nesse caso, servem os clipes standard do BirdBlocker.
Quando precisa de clipes adicionais para BirdBlocker
Precisa dos BB-BoxClip-50s quando o lado curto do painel solar tem uma moldura tipo box-design, também chamada perfil encaixado, e a largura desse perfil está entre 8 mm e 18 mm.
Este tipo de moldura é diferente da moldura tradicional com aba inferior. Nos painéis com moldura tradicional, o clipe standard do BirdBlocker costuma conseguir fixar-se corretamente. Em algumas molduras box-design, pelo contrário, o perfil do lado curto é mais estreito ou mais fechado e requer um clipe específico.
No entanto, nem todos os painéis com duas secções precisam de clipes adicionais. Se a ficha técnica mostrar uma secção A-A e uma secção B-B, mas a secção B-B do lado curto medir mais de 18 mm de largura, então não precisa de BB-BoxClip-50s: pode utilizar os clipes standard do BirdBlocker.
A regra prática
Como regra geral:
- se a ficha técnica mostrar uma única secção da moldura (secção A-A) e for uma moldura tradicional, não precisa de BB-BoxClip-50s;
- se a ficha técnica mostrar duas secções diferentes (secção A-A e secção B-B), uma para o lado comprido e outra para o lado curto, deve verificar a medida do lado curto;
- se o lado curto medir entre 8 mm e 18 mm de largura, normalmente precisará de BB-BoxClip-50s nesses lados curtos;
- se o lado curto medir mais de 18 mm de largura, não precisa de BB-BoxClip-50s: servem os clipes standard BirdBlocker.
Como consultar a ficha técnica do seu painel solar
Para saber se precisa de BB-BoxClip-50s, deve consultar a ficha técnica do modelo exato do seu painel solar.
Dentro dessa ficha técnica, procure o desenho técnico do painel. Normalmente aparece como um esquema do painel visto pela parte de trás, acompanhado de um ou vários cortes da moldura.
O importante não é apenas a medida exterior do painel, mas sim o desenho da moldura e as medidas do perfil onde o clipe será fixado.
O que deve procurar exatamente
Na ficha técnica deve verificar se aparecem:
- um único corte da moldura (A-A): costuma indicar que a moldura é igual em todos os lados;
- dois cortes da moldura (A-A) e (B-B): normalmente um corresponde ao lado comprido (A-A) e o outro ao lado curto (B-B);
- medidas do lado curto: por exemplo, 30 mm x 15 mm, 35 mm x 15 mm ou uma medida superior a 18 mm de largura.
Uma fotografia do painel instalado pode ajudá-lo a orientar-se, mas nem sempre permite identificar com segurança o tipo de moldura ou a medida correta. Por isso, a referência principal deve ser sempre a ficha técnica do fabricante do painel.
Exemplo 1: painel com moldura tradicional

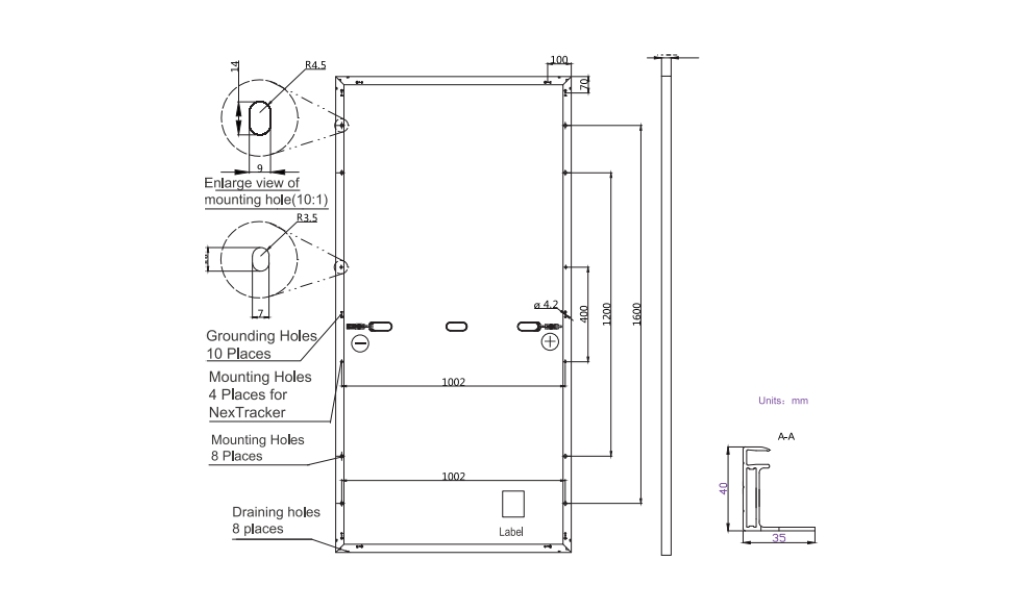

Se na ficha técnica aparecer um único corte da moldura —apenas a secção A-A, como na imagem seguinte—, normalmente significa que a moldura é igual em todos os lados do painel.
Neste caso, pode instalar o BirdBlocker utilizando os clipes standard incluídos no sistema.
Resultado: neste caso não precisa de BB-BoxClip-50s.
Exemplo 2: painel com perfil encaixado (box-design)

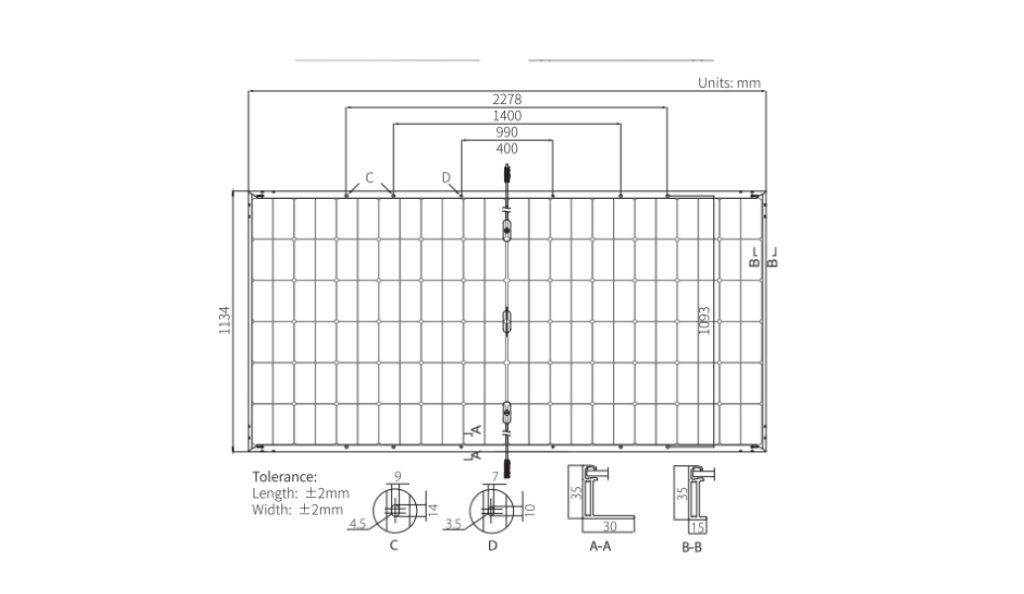

Alguns painéis solares, como na imagem seguinte, mostram na ficha técnica dois cortes diferentes da moldura: um para o lado comprido (corte A-A) e outro para o lado curto (corte B-B).
Nestes casos, o lado comprido tem uma moldura tradicional compatível com os clipes standard do BirdBlocker, enquanto o lado curto tem um perfil box-design que requer BB-BoxClip-50s.
Para decidir corretamente, deve observar a largura da secção B-B. Se a secção B-B medir entre 8 mm e 18 mm de largura, deverá escolher um dos modelos BB-BoxClip-50s. Se a secção B-B medir mais de 18 mm de largura, não precisa de clipes adicionais e servem os clipes standard BirdBlocker.
Na imagem anterior, a largura da secção B-B é de 15 mm e a altura é de 35 mm. Portanto, neste caso são necessários os clipes adicionais de 35 mm de altura x 14-18 mm de largura: BB-BoxClip-50s 35 mm x 14-18 mm.
Resultado: precisará dos clipes standard nos lados compridos. Nos lados curtos, só precisará de BB-BoxClip-50s se a secção B-B medir entre 8 mm e 18 mm de largura.
Como escolher o modelo correto de BB-BoxClip-50s
Os BB-BoxClip-50s estão disponíveis em quatro medidas:
- 30 mm de altura x 8-13 mm de largura
- 30 mm de altura x 14-18 mm de largura
- 35 mm de altura x 8-13 mm de largura
- 35 mm de altura x 14-18 mm de largura
Para escolher o modelo correto, observe duas medidas do lado curto do painel:
- Altura da moldura: normalmente 30 mm ou 35 mm.
- Largura do perfil: deve estar entre 8-13 mm ou entre 14-18 mm para utilizar BB-BoxClip-50s.
Se a largura do perfil do lado curto for superior a 18 mm, como na imagem seguinte, não deve escolher BB-BoxClip-50s. Nesse caso, os clipes standard do BirdBlocker são compatíveis.
Exemplo prático
Se a ficha técnica indicar que o lado curto tem um perfil de 30 mm x 15 mm, deve escolher o modelo: BB-BoxClip-50s 30 mm x 14-18 mm.
Se a ficha técnica indicar que o lado curto tem um perfil de 35 mm x 15 mm, deve escolher o modelo: BB-BoxClip-50s 35 mm x 14-18 mm.
Se a ficha técnica indicar que o lado curto tem um perfil de 30 mm x 24,5 mm, não precisa de BB-BoxClip-50s. Nesse caso, pode utilizar os clipes standard do BirdBlocker.
Pode consultar e selecionar o modelo correspondente aqui: https://www.birdgard.pt/bb-boxclip-50s.html
Tabela rápida para saber de que clipes precisa
| O que vê na ficha técnica | O que significa | De que clipes precisa |
|---|---|---|
| Caso 1: aparece apenas uma secção da moldura e é um perfil tradicional (A-A) | A moldura costuma ser igual em todos os lados | Clipes standard BirdBlocker |
| Caso 2: aparecem duas secções diferentes: lado comprido e lado curto (A-A e B-B) | Deve verificar a largura da secção B-B | Depende da medida do lado curto |
| Caso 2.1: lado curto de 30 mm de altura e 8-13 mm de largura | Perfil box-design de 30 mm com largura estreita | BB-BoxClip-50s 30 mm x 8-13 mm |
| Caso 2.2: lado curto de 30 mm de altura e 14-18 mm de largura | Perfil box-design de 30 mm com largura média | BB-BoxClip-50s 30 mm x 14-18 mm |
| Caso 2.3: lado curto de 35 mm de altura e 8-13 mm de largura | Perfil box-design de 35 mm com largura estreita | BB-BoxClip-50s 35 mm x 8-13 mm |
| Caso 2.4: lado curto de 35 mm de altura e 14-18 mm de largura | Perfil box-design de 35 mm com largura média | BB-BoxClip-50s 35 mm x 14-18 mm |
| Caso 2.5: lado curto com largura superior a 18 mm, por exemplo 24,5 mm | O perfil tem largura suficiente para os clipes standard | Clipes standard BirdBlocker. Não precisa de BB-BoxClip-50s |
Em que lados do painel são instalados os BB-BoxClip-50s
Os BB-BoxClip-50s são instalados apenas nos lados curtos do painel solar, e somente quando o desenho da moldura o exige e a largura do perfil está entre 8 mm e 18 mm.
Nos lados compridos continuam a ser utilizados os clipes standard incluídos com o BirdBlocker.
Se o lado curto medir mais de 18 mm de largura, também são utilizados os clipes standard do BirdBlocker, pelo que não precisa de adicionar BB-BoxClip-50s.
Por isso, não deve calcular os clipes adicionais para todo o perímetro dos painéis. Deve calculá-los apenas para os metros lineares dos lados curtos onde realmente precisa de utilizar BB-BoxClip-50s.
Quantos BB-BoxClip-50s precisa
Como referência, precisa de aproximadamente 8 clipes por cada metro linear de lado curto onde irá instalar os BB-BoxClip-50s.
Este cálculo não deve ser feito sobre todo o perímetro dos painéis solares, mas apenas sobre os metros lineares dos lados curtos que realmente precisam de BB-BoxClip-50s.
Lembre-se: se o lado curto do painel medir mais de 18 mm de largura, não precisa de BB-BoxClip-50s nesse lado. Nesse caso, servem os clipes standard do BirdBlocker.
Cada embalagem de BB-BoxClip-50s inclui: 50 clipes
Por isso, uma embalagem permite cobrir aproximadamente: 6 metros lineares
Fórmula rápida
Metros lineares dos lados curtos que precisam de BB-BoxClip-50s x 8 = número aproximado de clipes necessários
Exemplos de cálculo
| Metros lineares dos lados curtos que precisam de BB-BoxClip-50s | Cálculo | Clipes necessários | Embalagens recomendadas |
|---|---|---|---|
| 6 metros | 6 x 8 | 48 clipes | 1 embalagem |
| 12 metros | 12 x 8 | 96 clipes | 2 embalagens |
| 18 metros | 18 x 8 | 144 clipes | 3 embalagens |
| 24 metros | 24 x 8 | 192 clipes | 4 embalagens |
Estes cálculos são orientativos. O número exato pode variar ligeiramente conforme a distância entre clipes e as condições concretas da instalação.
Perguntas frequentes sobre BB-BoxClip-50s e BirdBlocker
Todos os painéis solares precisam de BB-BoxClip-50s?
Não. Só precisa de BB-BoxClip-50s se os lados curtos do seu painel tiverem uma moldura tipo box-design ou perfil encaixado e a largura dessa secção estiver entre 8 mm e 18 mm. Se o painel tiver uma moldura tradicional ou se o lado curto medir mais de 18 mm de largura, normalmente servem os clipes standard do BirdBlocker.
Onde posso saber se o meu painel precisa de BB-BoxClip-50s?
Deve consultar a ficha técnica do modelo exato do seu painel solar. Procure o desenho técnico da moldura e verifique se aparece uma única secção A-A ou duas secções diferentes, A-A e B-B.
O que significa a ficha técnica ter apenas uma secção A-A?
Se a ficha técnica mostrar uma única secção A-A, normalmente significa que a moldura é igual em todos os lados do painel. Nesse caso, o habitual é poder instalar o BirdBlocker com os clipes standard incluídos no produto.
O que significa a ficha técnica ter secções A-A e B-B?
Quando a ficha técnica mostra duas secções, A-A e B-B, normalmente uma corresponde ao lado comprido e outra ao lado curto do painel. Nesse caso deve verificar a largura da secção B-B para saber se precisa de BB-BoxClip-50s ou se servem os clipes standard.
Quando preciso de BB-BoxClip-50s na secção B-B?
Precisa de BB-BoxClip-50s se a secção B-B do lado curto tiver uma largura entre 8 mm e 18 mm. Os modelos disponíveis cobrem os intervalos 8-13 mm e 14-18 mm, com alturas de 30 mm ou 35 mm.
O que acontece se a secção B-B medir mais de 18 mm de largura?
Se a secção B-B do lado curto medir mais de 18 mm de largura, por exemplo 24,5 mm, não precisa de BB-BoxClip-50s. Nesse caso, pode utilizar os clipes standard do BirdBlocker.
Os BB-BoxClip-50s são instalados em todo o perímetro do painel?
Não. Os BB-BoxClip-50s são instalados apenas nos lados curtos do painel solar quando o desenho da moldura o exige e a largura do perfil está entre 8 mm e 18 mm. Nos lados compridos são utilizados os clipes standard do BirdBlocker.
Quantos BB-BoxClip-50s preciso?
Como referência, precisa de aproximadamente 8 clipes por cada metro linear de lado curto onde irá instalar BB-BoxClip-50s. Cada embalagem inclui 50 clipes, pelo que cobre aproximadamente 6 metros lineares.
Que modelo devo escolher se o lado curto mede 30 mm x 15 mm?
Se o lado curto do painel mede 30 mm de altura e 15 mm de largura, deve escolher o modelo BB-BoxClip-50s 30 mm x 14-18 mm.
Que modelo devo escolher se o lado curto mede 35 mm x 15 mm?
Se o lado curto do painel mede 35 mm de altura e 15 mm de largura, deve escolher o modelo BB-BoxClip-50s 35 mm x 14-18 mm.
Posso saber se preciso de BB-BoxClip-50s apenas com uma fotografia do painel?
Uma fotografia pode ajudá-lo a orientar-se, mas nem sempre permite identificar com segurança o tipo de moldura ou a medida correta. A referência mais fiável é a ficha técnica do fabricante do painel solar.
